Интеллектуальный гибкий гибочный центр Yawei AHYW в Китае использует метод загрузки с прижимным рычагом, который подходит для сетки, гофрирования, полых и всех видов плоских заготовок или заготовок специальной формы. Он также оснащен 13-управлением синхронизацией осей, которое имеет больше функций и более широкий спектр применения. Подходят все виды плоских или заготовок специальной формы, с автоматическим репозиционированием, наклонным репозиционированием, двойным вращением оси С и другими функциями, более широким спектром применения с точки зрения стабильности, надежности и других аспектов превосходной производительности.
Панелегибочный станок с ЧПУ PB-2000
Максимум. скорость изгиба: 0.2секунды/раз
Максимум. ширина изгиба: 2000 мм
Максимум. Высота изгиба: 170 мм
Номинальное напряжение: 380 В
Общая мощность двигателя: 77 кВт
Средняя мощность: около 2,5 кВт
Шум: около 50 дБ
Размер машины: 510*265*330см
Общий вес машины: около 16 т
Максимум. толщина изгиба (опционально более толстый панелегиб):
UST 515 Н/мм2 304 нержавеющая сталь 1,2 мм
UST 410 Н/мм2 холодная панель 1,5мм
Алюминиевая панель UST 265 Н/мм2 2.0мм
Минимальная толщина листа: 0.35 мм
Формовка с четырех сторон, минимальный внутренний размер: 140*190 мм
Двойные стороны, образующие минимальный внутренний размер: 140 мм
Максимум. размер изгиба: 2000*1250мм
Количество осей: стандартная параллельная связь 13 осей
Способ загрузки: прижимной рычаг
Метод позиционирования: двойной подъем по оси Y
линейка автоматического позиционирования
Подходящий материал: нержавеющая сталь, алюминиевая панель, холодная панель и другой металлический материал.
Требования к панели: подходят сетчатые, гофрированные, полые и все виды плоских или специальных заготовок.
Функции и особенности: присоска и прижимная рука
Адаптация автолокации, наклонная
адаптация местоположения, двойное вращение по оси C
Модель | 1400P | 2000P | 2500P | Примечания |
Максимум. скорость изгиба | 0.2 с/изгиб | 0.2 с/изгиб | 0.2 с/изгиб | |
Максимум. ширина изгиба | 1400мм | 2000мм | 2500мм | |
Высота изгиба | 170мм | 170мм | 170мм | |
Номинальное напряжение | 380V | 380V | 380V | |
Пиковая мощность напряжения | 15кВт | 22кВт | 25кВт | |
Средняя мощность | около 1,5 кВт | около 2,2 кВт | около 2,5 кВт | |
Шум | около 40 дБ | около 40 дБ | около 40 дБ | |
Габаритный размер | 440см х 190см х 290см | 510см х 265см х 330см | 565см х 300см х 340см | |
Общий вес | около 12 тонн | около 16 тонн | около 19 тонн | |
Операционная среда пользователя | Операционная система выше win7 | Операционная система выше win7 | Операционная система выше win7 | |
система ЧПУ | PC-BASE Новый независимый R&D объединенный 13 осей Полная серво система ЧПУ | PC-BASE Новые независимые R&D объединенные оси 9/13 Полная серво система ЧПУ | PC-BASE Новые независимые R&D объединенные оси 9/13 Полная серво система ЧПУ | PC-BASE полностью новая самостоятельная многоосевая синхронизация, стандартная полная сервосистема числового управления, поддерживающая 128 осей. одна плата управления может поддерживать синхронизацию до 32 осей, что позволяет достичь неограниченного каскадирования; |
Серводвигатель | независимые исследования и разработки | независимые исследования и разработки | независимые исследования и разработки | Совместно разработали полностью замкнутую систему с единичной мощностью до 22 кВт, которая идеально сочетается с системой управления Lanhao. система и имеет самую высокую эффективность в отрасли |
Марка винта | Международный производитель верхних винтов - Nanjing Technical Equipment | Международный производитель верхних винтов - Nanjing Technical Equipment | Международный производитель верхних винтов - Nanjing Technical Equipment | Винт тяжелого шлифования 8020, поставляемый ведущим отечественным производителем ходового винта, имеет более стабильную передача и более высокая точность |
Марка подшипника | Ведущий международный производитель подшипников в Японии - NACHI | Ведущий международный производитель подшипников в Японии - NACHI | Ведущий международный производитель подшипников в Японии - NACHI | Япония NACHI оригинальная высоконагруженная машина для литья под давлением с шариковым винтом, специальные подшипники, диаметр шарика подшипника до 16 мм, 12 подшипников на вал |
Линейная направляющая | Ведущий международный производитель линейных направляющих - Nanjing Technical Equipment | Ведущий международный производитель линейных направляющих - Nanjing Technical Equipment | Ведущий международный производитель линейных направляющих - Nanjing Technical Equipment | сверхпрочный высокоточный рельс роликового типа P3 класса 55, большая несущая способность, более высокая точность. |
Рамка | Литье комплексное формование | Литье комплексное формование | Литье комплексное формование | Самостоятельно разработанный корпус машины для высококачественного литья с использованием высококачественного QT 500-7 и отливок из серого чугуна 250, который эффективно обеспечивает устойчивость при воздействии большого тоннажа. |
Верхний и нижний инструмент | запатентованная сферическая режущая головка: более износостойкая, более длительный срок службы | запатентованная сферическая режущая головка: более износостойкая, более длительный срок службы | запатентованная сферическая режущая головка: более износостойкая, более длительный срок службы | запатентованный инструмент, с процессом науглероживания, высокочастотной закалкой, общим отпуском, более износостойкий, более длительный срок службы |
Захватные устройства | никто | Захват на присоске можно заменить по желанию, с автоматической проверкой / без | Захват на присоске можно заменить по желанию, с автоматической проверкой / без | Импортный маслостойкий материал, прочный и сменный |
Основные пневматические компоненты | Япония SMC/Тайвань AirTAC | |||
Электрические компоненты низкого напряжения | Шнайдер Франция | |||
Редуктор | Самостоятельные исследования и разработки | Высокоточный планетарный редуктор с косыми зубьями, с большей грузоподъемностью | ||
Связь | ТЕКМЕН | Китайско-Германия | ||
Масляная система | Тайвань | |||
Максимум. толщина листа | УТС 580 Н/мм2 нержавеющая сталь 1,0 мм | УТС 580 Н/мм2 нержавеющая сталь 1,0 мм | УТС 580 Н/мм2 нержавеющая сталь 1,0 мм | |
(Стандартный инструмент) | УТС 410 Н/мм2 холодная пластина 1,2 мм | УТС 410 Н/мм2 холодная пластина 1,2 мм | УТС 410 Н/мм2 холодная пластина 1,2 мм | |
УТС 265 Н/мм2 Алюминиевая пластина 1,6 мм | УТС 265 Н/мм2 Алюминиевая пластина 1,6 мм | УТС 265 Н/мм2 Алюминиевая пластина 1,6 мм |
Мин. толщина листа | 0.35 мм | 0.35 мм | 0.35 мм |
Минимальный размер четырехугольника (не включая внутреннее поле сгиба) | около 140X190 мм | 140X190мм | 140X190мм |
Минимальный размер двусторонней формовки | около 140 мм | 140мм | 140мм |
Оснастка шарнирная (пара) | × | × | × |
Расширенная инструкция | × | × | × |
Команда дуги | × | × | × |
Сменный широкий и узкий костюм | × | × | × |
Подъем по оси C | × | √/× | √/× |
Система самосмазывания подачи масла | √ | √ | √ |
Система обнаружения нагрузки с защитой от смещения | √ | √ | √ |
Система контроля толщины листа | √ | √ | √ |
Автоматические блоки подачи и разгрузки | × | × | × |
Блоки управления высокой скоростью | √ | √ | √ |
Плоская функция | √ | √ | √ |
Подшивка | √ | √ | √ |
Насос отрицательного давления большой мощности | × | √/× | √/× |
Маховик | √ | √ | √ |
Облачная система управления эксплуатацией и обслуживанием | открытым | открытым | открытым |
Интерфейс автоматической производственной линии | открытым | открытым | открытым |
Описание основных компонентов
Каждая часть интеллектуального гибкого гибочного центра должна пройти строгий отбор, жесткое тестирование и долгосрочную печь, а цикл сертификации и выбора ключевых частей составляет почти четыре года.

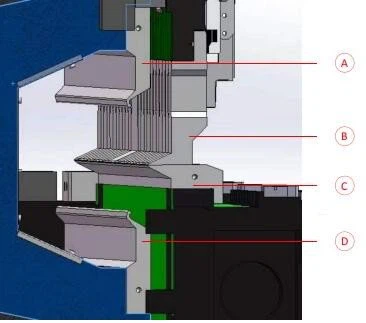

Верхние и нижние ножи (A, D) во время работы изгибаются вверх или вниз.
Верхний прижимной инструмент (B) работает одновременно с гибочным лезвием и нижним прижимным инструментом, точно и эффективно удерживая и изгибая панель. Нижний прижимной инструмент (C) плотно зажимает панель при изгибе.
запатентованный инструмент, применен импортный процесс медленной проволоки, более высокая консистенция,
общая точность сегментированного верхнего прессового инструмента до 0.006 мм, общая термообработка плюс ультракриогенный процесс более прочный и износостойкий. Используя материал cr12mov или 42crmo, можно выбрать различные материалы в соответствии с технологическим процессом заказчика. Самостоятельно построенный инструментальный завод, каждый инструмент можно отследить до источника, и благодаря строгому контролю качества качество становится более безопасным.
Основная рама оборудования изготовлена из высококачественного литья QT500-7 и серого чугуна 250. Стабильная и надежная многолетняя работа.
Приняты оригинальные высоконагруженные шарико-винтовые машины для литья под давлением NaCHI со специальными подшипниками, диаметр шариков подшипников до 16 мм.
Применяется сверхпрочный высокоточный роликовый рельс P3 класса 55, который имеет большую несущую способность и более высокую точность.
8020 сверхмощный шлифовальный винт, гарантия качества, передача более стабильна, а точность выше.
Основные конфигурации и детали
Основная функция и части | Описание |
Высококачественная литая интегрированная машина | Эффективно обеспечивают устойчивость при ударных нагрузках большого тоннажа |
Интеллектуальная система числового управления с многоосевой синхронизацией | самостоятельно разработал многоосевую синхронизацию, интеллектуальную систему числового управления с сервоприводом |
Подъем оси C | Может реализовать подъем по оси C |
Система автоматического отслеживания с двойной осью C (серия P) | Автоматическая система отслеживания верхнего и нижнего пресс-инструментов, модель автоматической смены и репозиционирования |
Графическое визуальное программирование обнаружения ошибок | Программирование может быть завершено путем ввода параметров заготовки и технологических инструкций без необходимости кодирования. |
Самосмазывающаяся система подачи масла | Автоматическая сигнализация отсутствия масла для обеспечения безопасной работы машины |
Линейка автоматического позиционирования с двойным подъемом по оси Y | Двойной подъем по оси Y, 5 линеек, автоматическое зажимное позиционирование |
Функция обнаружения смещения заготовки (серия P) | Когда панель неуместна, система автоматически подает сигнал тревоги |
Функция настройки точности поверхности заготовки | Когда панель неуместна, система автоматически подает сигнал тревоги |
Точность системы 0,001 мм | Точность системы {{0}}.001 мм может достигать 0,001 мм |
Система обнаружения смещения нагрузки | Когда возникает смещающая нагрузка, система автоматически предупреждает |
Система определения толщины панели | Когда толщина заготовки непостоянна, система автоматически подает сигнал тревоги. |
Сменные и настраиваемые узкие модули (серия X) | Замените или настройте узкие модули в соответствии с требованиями к заготовке. |
Интерфейс управления облачной эксплуатацией и техобслуживанием | облачная система управления эксплуатацией и обслуживанием, отслеживающая работу оборудования и реализующая всестороннюю индивидуальную управление. |
Ось Y с тремя линейками позиционирования (серия X) | Линейки дальнего и ближнего позиционирования по оси Y, позиционирование по трем осям |
функция автономного редактирования | Программирование в автономном режиме гибко и удобно |
Возможности самообучения больших данных | Самообучение больших данных на основе данных изгиба |
Расширенные функции программирования | Расширенное программирование для сложных деталей |
Модуль высокоскоростного управления | Совместная работа на высокой скорости |
Функция нажатия края вверх и вниз | Реализовать прижим верхней и нижней кромки заготовки |
Функция выравнивания | Реализовать сплющивание заготовки |
Интегрированная автоматизация погрузки и разгрузки с автоматическим управлением составные части | Дополнительные встроенные компоненты автоматизации с автономным приводом или стыковка компонентов автоматизации сторонних производителей для автоматической загрузки и разгрузка |
Ручка колеса | Система имеет функцию защиты от столкновений инструментов, которая может управлять движением каждой оси по желанию с помощью маховика без риска повреждения инструмента. столкновение |
гибкий центр гибки может широко использоваться в области корпуса стального шкафа (картотека, шкаф для инструментов,
внешняя охрана, электрический шкаф, шкаф связи, газовый шкаф, шкаф счетчика воды...), зоны кухонной утвари
(холодильник, кондиционер, плита...). ), мебель, вентиляция, охлаждение, очистка, дверная промышленность, отделка,
элеваторы и другие сопутствующие области металлообработки.
гибкий центр гибки использует универсальную форму для гибки, только набор форм может выполнить гибку различных
формы, и пользователям не нужно настраивать форму. Оборудование может легко реализовать требования дуги окружности,
дробленый край, тип петли, закрытый тип и другие сложные требования к гибке листового металла
Программирование графической визуализации, пользователю нужно только ввести соответствующие параметры гибки
в зависимости от размера заготовки для автоматического создания программы гибки, обычные рабочие могут
выучить за 2 часа.
Система поддерживает функции обнаружения изгиба, например, когда параметры изгиба не соответствуют норме, система
программа самопроверки автоматически подает сигнал тревоги и уведомляет пользователя
Разница между листогибочным прессом с ЧПУ и панельным гибочным станком из Китая AHYW Yawei Factory
Листогибочный пресс и панельогиб — это физический способ гибки листового металла. В традиционном гидравлическом листогибочном прессе зажимы закрепляют подвески, используемые для удержания верхнего пуансона и нижнего подступенка, на котором закреплена V-образная матрица. Пуансон опускается на листовой металл, формируя изгиб в V-образную матрицу с помощью оператора, нажимающего на педаль. V-образные штампы, наиболее распространенный тип штампов, имеют отверстия разного размера в зависимости от толщины листа и требуемых радиусов и углов изгиба. Есть много других специальных штампов, которые могут понадобиться в зависимости от работы. Точно так же может потребоваться пуансон, отличающийся от стандартного пуансона, например, гибочный пуансон для изготовления U-образных профилей или узкий пуансон, когда пространство ограничено при окончательном изгибе.
Однако инвестиции в различные инструменты могут быть дорогими и непомерно высокими для проекта. В дополнение к этому, инструмент для листогибочного пресса необходимо заменять с течением времени по мере износа инструмента, и замена инструмента также может быть трудоемкой и занимать много времени.
Панелегиб работает по-другому и, как правило, автоматизирован. В панелегибе лист устойчиво удерживается контрножом и держателем заготовки. Машина имеет верхние и нижние универсальные гибочные ножи, которые создают боковую изгибающую силу для складывания листового металла. Поскольку контрнож, держатель заготовки и гибочные ножи универсальны, они могут адаптироваться к размеру и толщине материала, поэтому нет необходимости менять инструменты и минимальное время простоя производства между работами.
В дополнение к преимуществам инструмента панельогиб имеет преимущество перед традиционным листогибочным прессом с точки зрения скорости, повторяемости и стабильности.
Оба могут использовать преимущества функциональности ЧПУ (компьютерного числового управления), но листогибочный пресс требует ручного управления листовым металлом от гиба к гибу. Операторам может быть сложно манипулировать большими листами или требовать, чтобы несколько человек выполняли гибку. Усталость оператора также может повлиять на качество и эффективность.
И наоборот, панельный станок использует манипулятор деталей для перемещения металла. Как только лист вставляется в установочное устройство, вся деталь формируется без прикосновения оператора до тех пор, пока она не будет завершена. Интеллектуальные датчики измеряют толщину, размер материала и температуру окружающей среды и адаптируют инструменты панельогиба к этим изменениям, устраняя потери, ошибки и неэффективность.
Панелегибочный станок может согнуть деталь в два-три раза быстрее, чем листогибочный пресс, и с гораздо большей стабильностью. Например, панельогиб Salvagnini P4 может выполнять в среднем 17 гибов в минуту. Автоматизация этой машины также позволяет ей выключаться, когда требуются сжатые сроки.
